SVG con líneas de corte para plotter
Ultra exporta la hoja en SVG, en milímetros, con cada diseño y su línea de corte vectorial. Con las guías activadas suma marcas de registro en las cuatro esquinas, fuera del área impresa. El SVG está en milímetros reales: ábrelo en tu programa de corte o de diseño vectorial sin cambiar la escala.
Así puedes cortar con plotter en vez de troquel manual, o mandar el archivo a quien corta por ti.
Hoja A4 y Carta, y el tamaño exacto de cada máquina

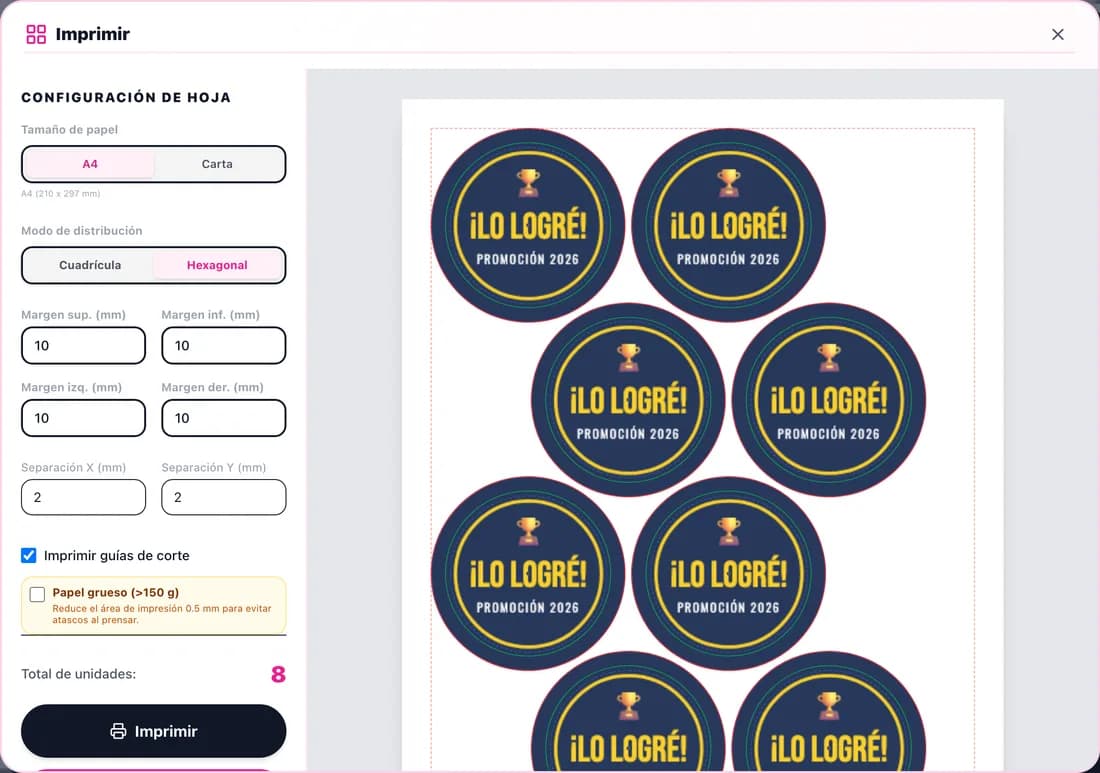

El editor arma la hoja en A4 o en Carta, en distribución hexagonal o en cuadrícula, con márgenes y separación que puedes ajustar. Además de los tamaños estándar, en Pro y Ultra creas tamaños personalizados con el diámetro y la sangría de cada máquina del taller.

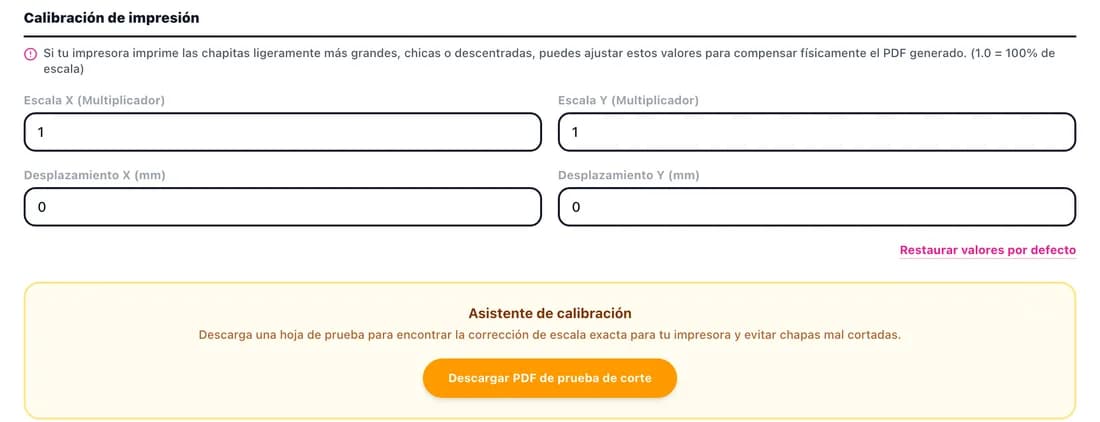

Si una impresora imprime un poco más grande o desplazada, la calibración de Ajustes corrige escala y desplazamiento una vez, y la hoja de prueba de corte te dice qué valor usar.
Medidas del editor de PinMaker y cuántas chapitas entran por hoja con los márgenes por defecto (10 mm) y 2 mm de separación.
Desliza la tabla para ver las cantidades por hoja →
| Tamaño | Visible | Corte (con envoltura) | Zona segura | Por hoja A4 | Por hoja Carta |
|---|---|---|---|---|---|
| 25 mm≈ 0,98" | 25 mm | 35 mm | 22 mm | 36hexagonal · 35 cuadrícula | 35cuadrícula · 32 hexagonal |
| 32 mm≈ 1,26" | 32 mm | 42 mm | 29 mm | 25hexagonal · 24 cuadrícula | 21hexagonal · 20 cuadrícula |
| 44 mm≈ 1,73" | 44 mm | 54 mm | 41 mm | 13hexagonal · 12 cuadrícula | 15hexagonal · 12 cuadrícula |
| 58 mm≈ 2,28" | 58 mm | 68 mm | 55 mm | 8hexagonal · 6 cuadrícula | 8hexagonal · 6 cuadrícula |
Hasta 5 correos en el mismo workspace
En Ultra agregas hasta 5 correos de tu equipo al mismo workspace: comparten los proyectos en la nube, los créditos y el soporte del plan. Quien diseña y quien imprime trabajan sobre el mismo archivo.
Licencia comercial
Pro y Ultra incluyen licencia comercial: puedes cobrar por lo que produces con el editor. El plan Gratis es solo para uso personal.
Cómo se resuelve un encargo grande
Un ejemplo con las medidas del editor: 500 botones de 58 mm son 63 hojas A4 o 63 hojas Carta; 500 de 32 mm, 20 hojas A4.
- 1Crea el proyecto en el tamaño exacto de la máquina que vas a usar.
- 2Arma el diseño base: fondo hasta el corte, logo y textos en la zona segura.
- 3Si cada unidad cambia (nombres, números, colores), activa el diseño independiente y edita cada posición de la hoja.
- 4Calibra la impresora una vez con la hoja de prueba.
- 5Exporta el PDF para imprimir o el SVG para cortar con plotter.
- 6Imprime al 100 %, corta y prensa. Guarda el proyecto en la nube para repetir el pedido.
Preguntas frecuentes
¿Qué trae el SVG para plotter?
La hoja en milímetros, con las imágenes de cada chapita, la línea de corte vectorial de cada pieza y marcas de registro en las esquinas cuando las guías están activadas.
¿Puedo cargar las medidas de mis máquinas?
Sí. En Pro y Ultra creas tamaños personalizados con el diámetro final y la sangría de cada máquina, y quedan guardados para usarlos cuando quieras.
¿Cuántas personas pueden usar una cuenta Ultra?
Hasta 5 correos en el mismo workspace, que comparten los proyectos, los créditos y los límites del plan.
¿Cuántas hojas necesito para 1000 botones de 44 mm?
67 hojas Carta o 77 hojas A4, con los márgenes por defecto del editor.
